一、卧式储罐的外形尺寸是怎样表示的

　　卧式储罐的外形尺寸： 　　

1、罐体长度。 　　

2、罐体直径。 　　

3、封头类型（碟型，球型，椭圆）。 　　

4、鞍座形试。 　　

5、附件：液位计，进料管，出料管，放空管，人孔。 　　

6、如果承压，开孔需补强。 　　储罐用以存放酸碱、醇、气体、液态等提炼的化学物质。储罐广泛在华北地区，根据材质不同大体上有：聚乙烯储罐、聚丙烯储罐、玻璃钢储罐、陶瓷储罐、橡胶储罐、不锈钢储罐等。就储罐的性价比来讲，现在以钢衬聚乙烯储罐最为优越，其具有优异的耐腐蚀性能、强度高、寿命长等，外观可以制造成立式、卧式、运输、搅拌等多个品种 。

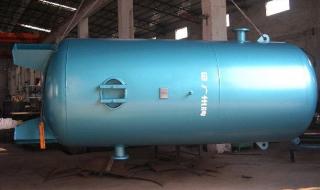

二、卧式储气罐为什么比立式贵

卧式储气罐和立式储气罐在设计和制造上存在一定的差异，导致其价格有所不同。以下是可能导致卧式储气罐比立式贵的一些原因：
结构更加复杂：卧式储气罐的筒体呈卧式布置，且通常配有两个封头，这使得其结构比立式储气罐更加复杂。制造过程中需要更高的精度和更复杂的工艺，因此成本更高。
运输和安装难度大：由于卧式储气罐的尺寸和重量较大，其运输和安装的难度相对较大。可能需要特殊的运输工具和吊装设备，增加了相关的成本。
设计要求较高：卧式储气罐需要承受较大的压力和温度，因此其设计需要满足更高的强度和稳定性要求。这需要更高级别的材料和更精细的设计计算，从而增加了制造成本。
市场供需关系：在市场上，卧式储气罐的需求量相对较小，而立式储气罐的需求量较大。因此，卧式储气罐的制造成本可能因为较小的生产规模而相对较高。
需要注意的是，以上解释并不适用于所有情况，因为价格差异可能受到多种因素的影响。在具体采购时，建议咨询厂家以获取最准确的信息。

三、储气罐c1什么意思

1、储气罐c1中c代表材质为碳钢。1代表体积为1立方。

2、储气罐是很多企业必不可少的工厂生产配件，其按照类型可分为“ 卧式储气罐”和“立式储气罐”两种。但是不同工厂生产的储气罐具体型号也是一样的

3、一般我们在购买储气罐时，有必要了解一下我们空压机的流量与压力，因为空压机的流量和压力，有利于我们选择空压机储气罐型号。

四、卧式储罐上粗糙度要标哪些

1、卧式储罐上要标注的粗糙度包括：管壁粗糙度、接管连接处的粗糙度、封头内壁的粗糙度、人孔、呼吸阀、排液阀、安全阀、温度计等的表面粗糙度等。

2、这些粗糙度的标注应符合相关规范和标准的要求，以便在进行储罐设计、制造、安装、维护和使用时，能够准确掌握储罐的表面粗糙度情况，从而确保储罐的质量和安全运行。

五、卧式罐容积计算公式

1.只要在excel中输入以下这个公式，即可轻轻松松算出油罐容积。

即输入“=A4*(B4/2)^2*C4”

注：A4格代表圆周率帕尔即3.14（常用值）

B4格代表圆柱体即油罐的直径

C4格代表圆柱体即油罐的高度

举例：油罐直径为2.1，高度为2.5.

输入公式即可的：容积为8.654625立方米

其中B4和C4均需要实际测量数值。只要有这两个数值，输入对应项即可得出容积。

2. 卧式油罐体积在EXCEL计算方法：

设卧式油罐截面半径为R,液面高度为h,油罐长为L.则液位为h时所盛液体的体积

V=[R²arccos(1-h/R)-(R-h)√(2Rh-h²)]L

求法:

作出卧式油罐的一个截面圆O,作出液面AB(假设AB低于圆心O),过O作AB的垂线交AB于D,交圆周于C.DC=h

则由弦AB和弧ACB围成的面积为

S=S扇形OACB-S三角形OAB

=R²arccos(1-h/R)-(R-h)√(2Rh-h²)

液体的体积V=液体的底面积S*液体的长度L

得V=[R²arccos(1-h/R)-(R-h)√(2Rh-h²)]L

注:上式虽然是在液面低于圆心的情况下推导出的,但也适用于液面于圆心相平以及液面高于圆心的情况

V=[R²arccos(1-h/R)-(R-h)√(2Rh-h²)]L

你把相应的数值连接上,把函数用上即可

你输入看下"=(A1^2*acos(1-A2/A1)-(A1-A2)* SQRT(2A1*A2-A2^2))*A3"

将arccos改为acos
